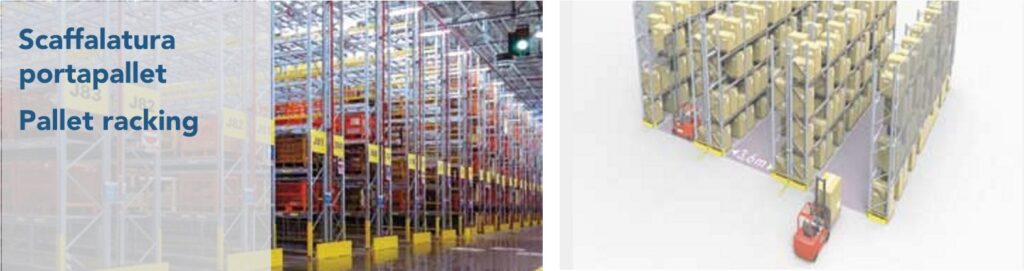

Scaffalatura portapallet – Pallet racking

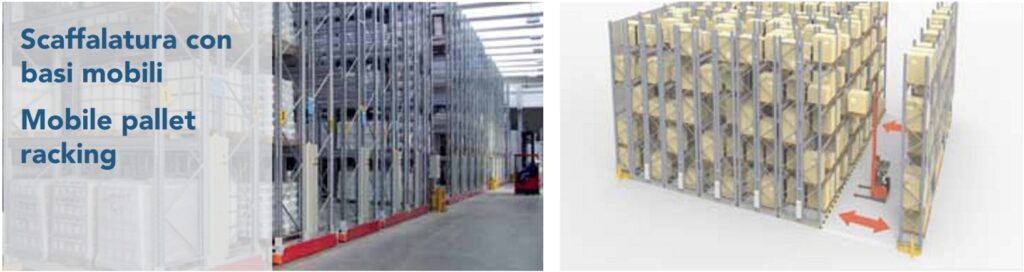

Scaffalatura con basi mobili – Mobile pallet racking

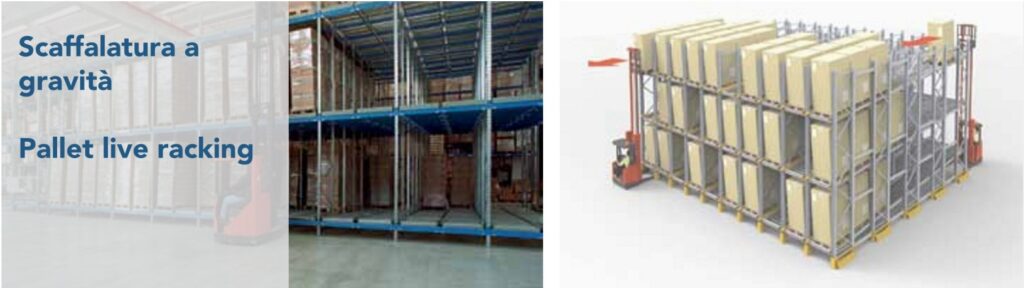

Scaffalatura a gravità – Pallet live racking

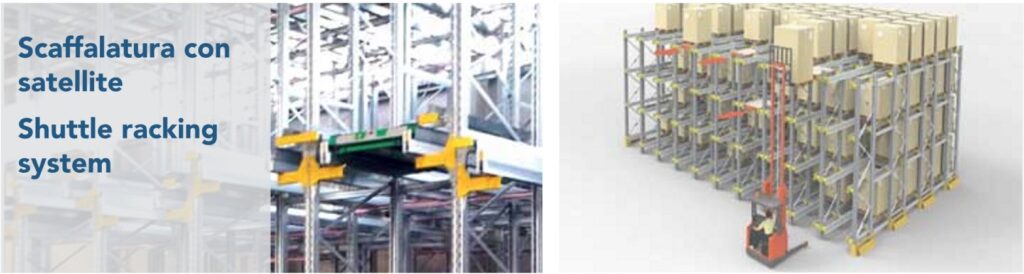

Scaffalatura con satellite – Shuttle racking system

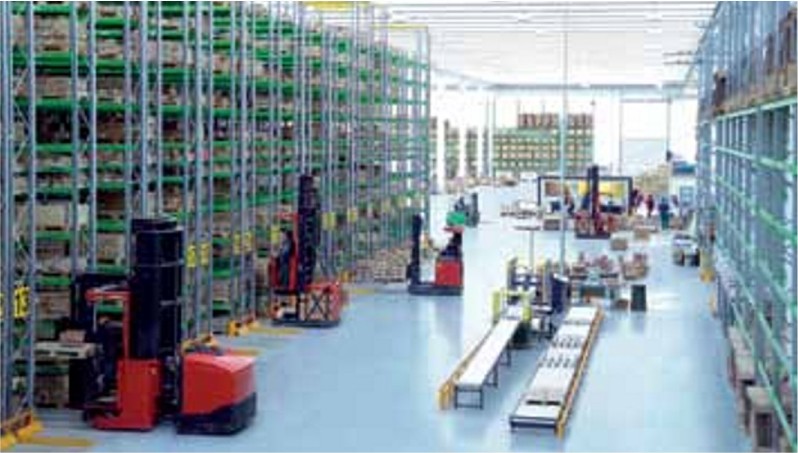

Scaffalatura per pallet Bi-Bloc
Slot-in pallets shelving system – Klemm-Regalanlage für Paletten – Rayonnage porte-palettes à jonctions – Estanteria a encastre porta paletas.

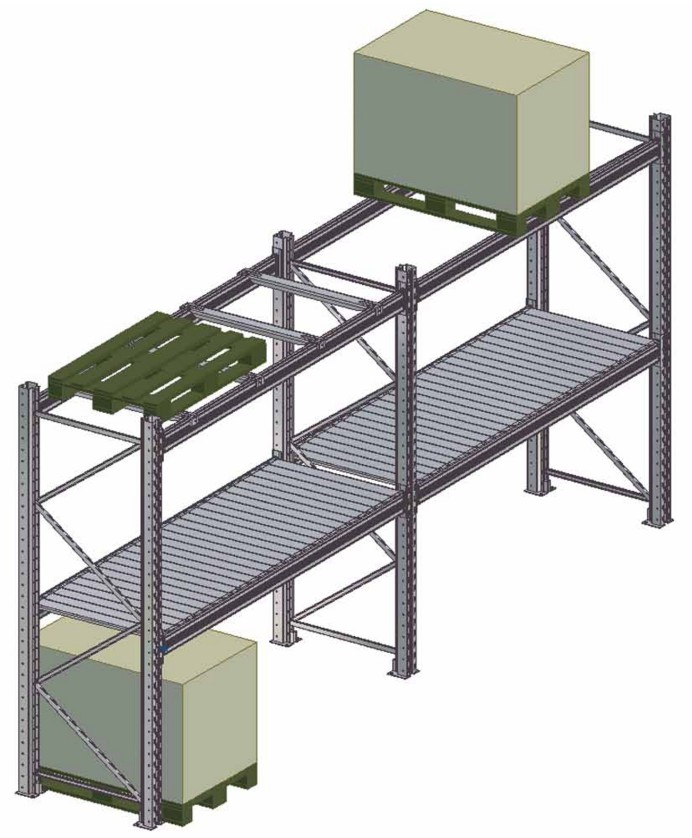

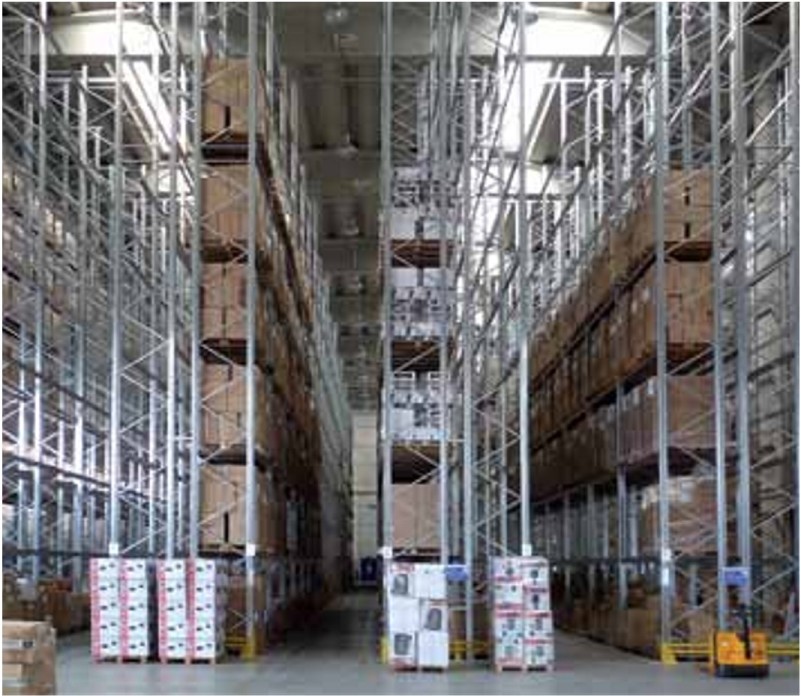

Scaffalatura pesante realizzata con il sistema Bi-Bloc, consente lo stoccag- gio di unità di carico pallettizzate. La grande portata (fino a 29 ton per spalla e 5400 kg per coppia di correnti) è associata alla modularità che garanti- sce la massima flessibilità nelle composizioni, alla semplicità e rapidità nel montaggio e alla sicurezza, grazie alle soluzioni di incastro brevettate anti- sfilamento.

MATERIALE
• Spalle acciaio altoresistenziale zincato Sendzimir S350 GD UNI EN 10326
• Correnti acciaio altoresistenziale zincato S350 GD UNI EN 10326
• Piani a tegole in acciaio altoresistenziale zincato Sendzimir S280 GD UNI EN 10326
CARATTERISTICHE

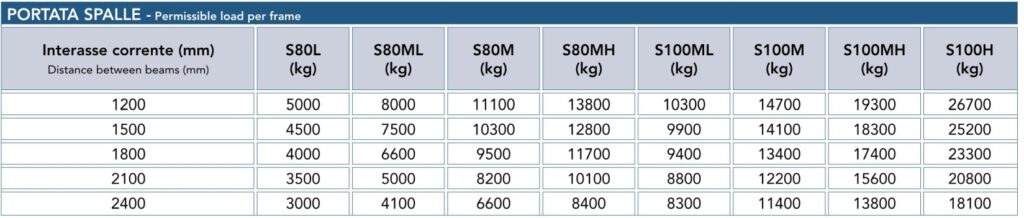

• Portata: da 9 a 29 tonnellate per spalla (v. tabella)

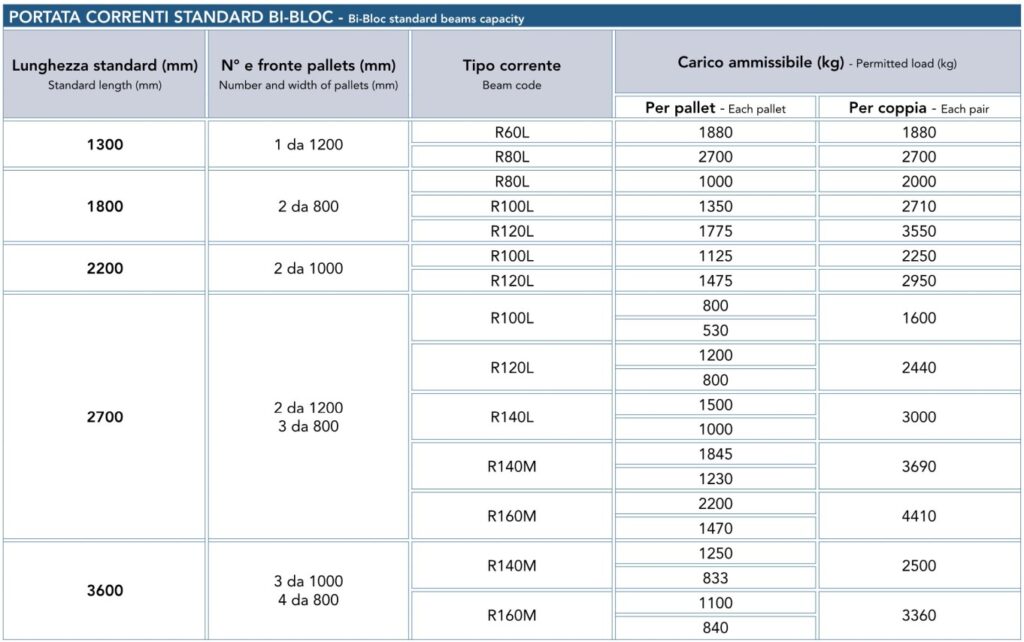

• Carico per coppia di correnti da 900 a 5400 kg.
• Modularità: altezza dei piani ogni 75 cm fino a 9,9 m per modulo di spal- la standard. I moduli possono essere sovrapposti per mezzo di giunti di unione fino a un’altezza di oltre 40 m.
• Incastro rapido ed efficace per mezzo di piastre a 4 o 6 ganci stampate/ forate che consentono l’accoppiamento dei correnti ai montanti.
• Profondità spalle standard: 600 – 800 – 1000 – 1200 mm.
• Lunghezza utile campata standard: 1300 – 1800 – 2200 – 2700 – 3600 mm.
• Sicurezza: sistema antisfilamento in acciaio zincato a spina che impedisce il disinnesto accidentale dei correnti.
Norme di produzione
DalmineLS ha in corso l’adeguamento della gamma produttiva alle seguenti Norme Europee:
UNI EN 15635:2009 del 19/03/09
UNI EN 15512:2009 del 14/05/09
UNI EN 15620:2009 del 11/06/09
UNI EN 15629:2009 del 19/03/09

Componenti Bi-Bloc
Bi-Bloc Components Bestandteile Bi-Bloc Composants Bi-Bloc Componentes Bi-Bloc

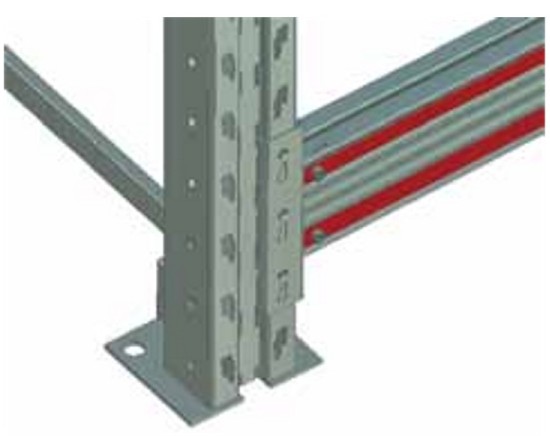

BASETTA – Base plate – Auflagefläche – Socle de base – Base de apoyo
• Si fissa alla base del montante per la distribuzione del carico sul pavimento.

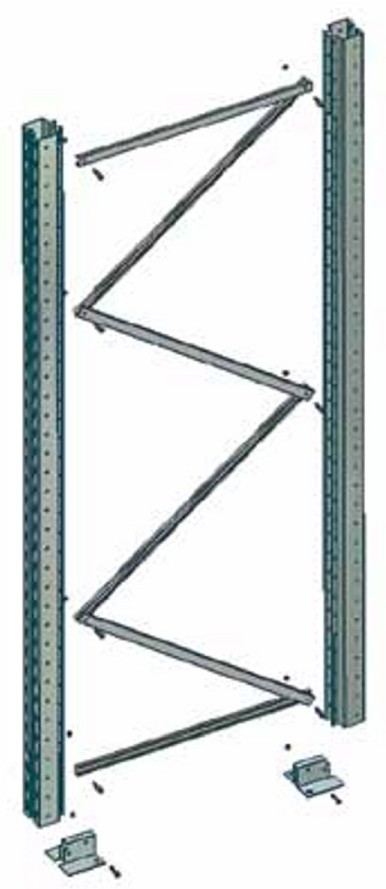

SPALLE BULLONATE – Bolted abutments – Mit Bolzen befestigte Regalrahmen – Culées avec boulons – Estribos con pernos
DIMENSIONI PER SPALLE STANDARD – Abutment standard dimensions – Abutment standard dimensions – Standard Schulter – Culées standard – Estribos estandar
• Profondità: 600, 800, 1000, 1100, 1200 mm
• Altezza standard: 2100, 2700, 3300, 3900, 4500, 5100, 6300, 6900, 7500, 8100, 8700, 9300, 9900 mm

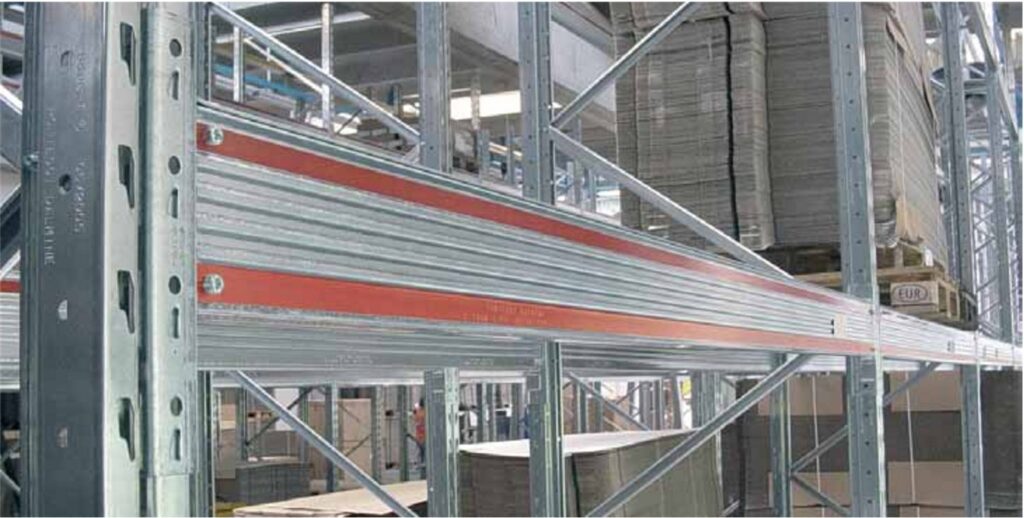

Correnti – Beams Balken Courants Largueros

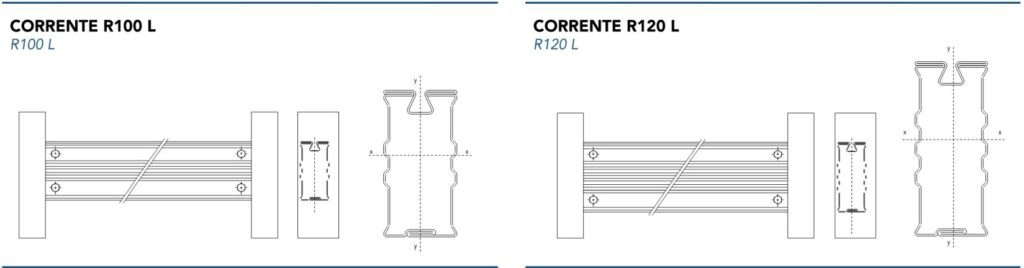

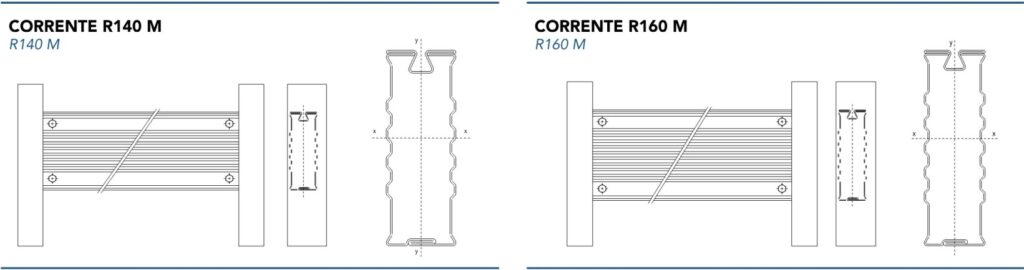

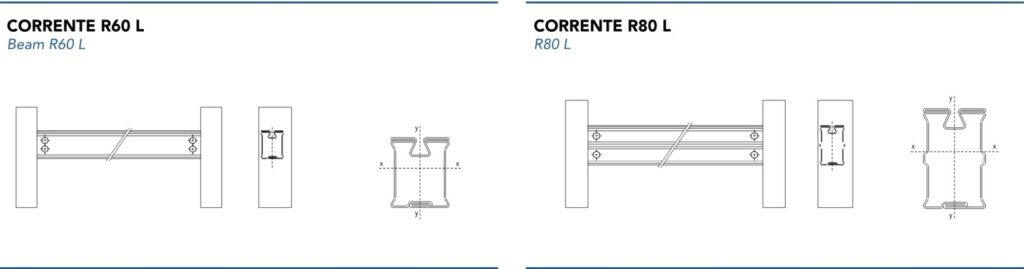

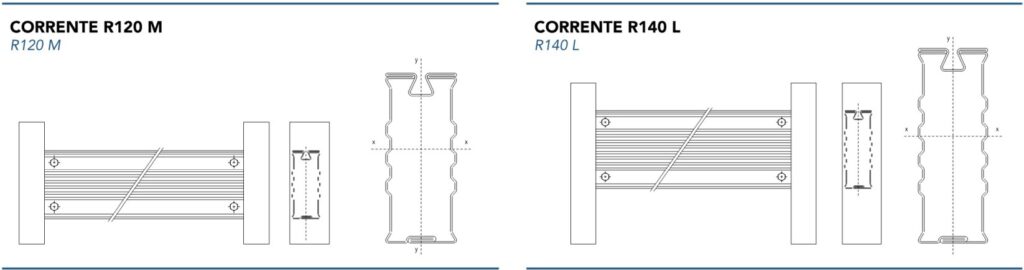

Gamma correnti – Types of beams – Meist verwendetes Balkensrange – Gamme de lisses – Gama de accesorios

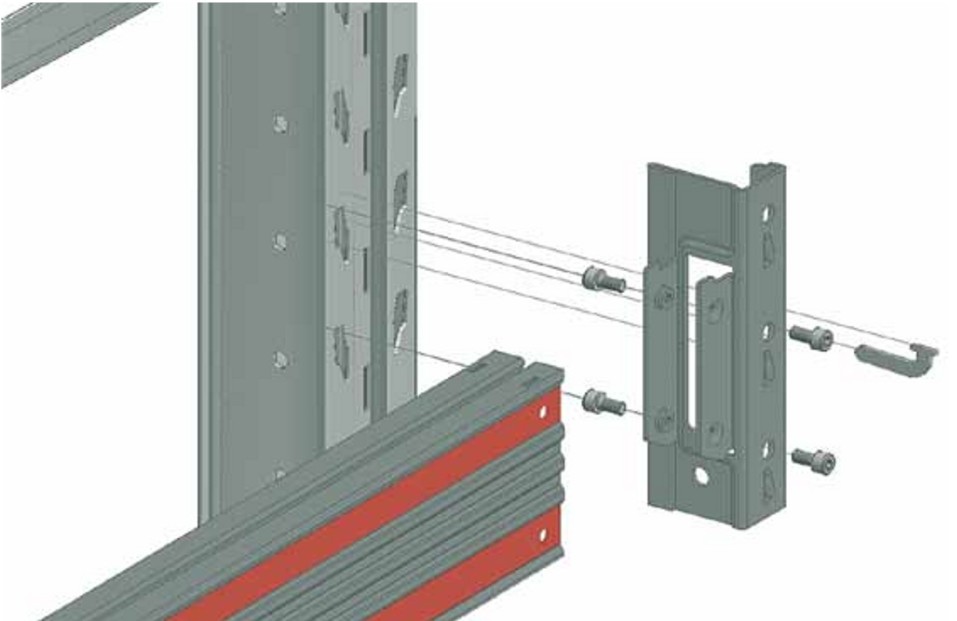

Modalità di fissaggio – Connection system – Stecksystem – Connection – Conector

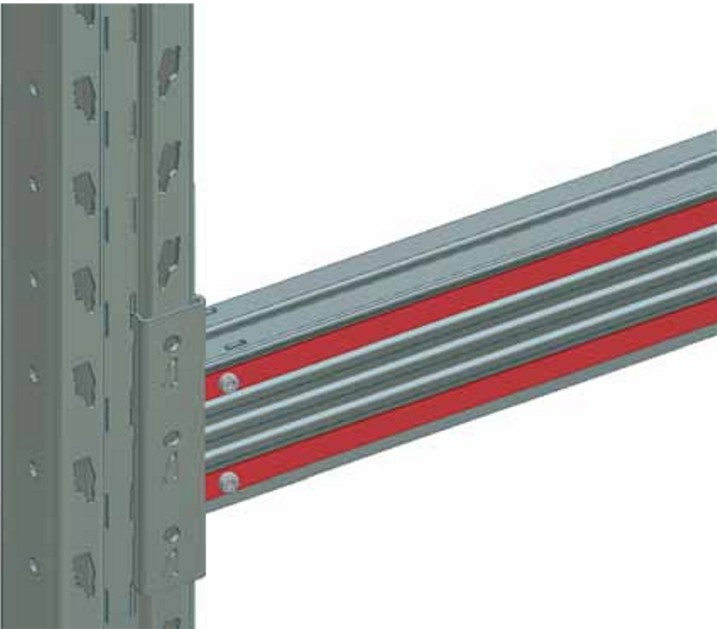

PARTICOLARE DELL’INCASTRO BI-BLOC

 SOLUZIONE INNOVATIVA PRIVA DI SALDATURA – SERRAGGIO IN AUTOMATICO

Accessori Bi-Bloc

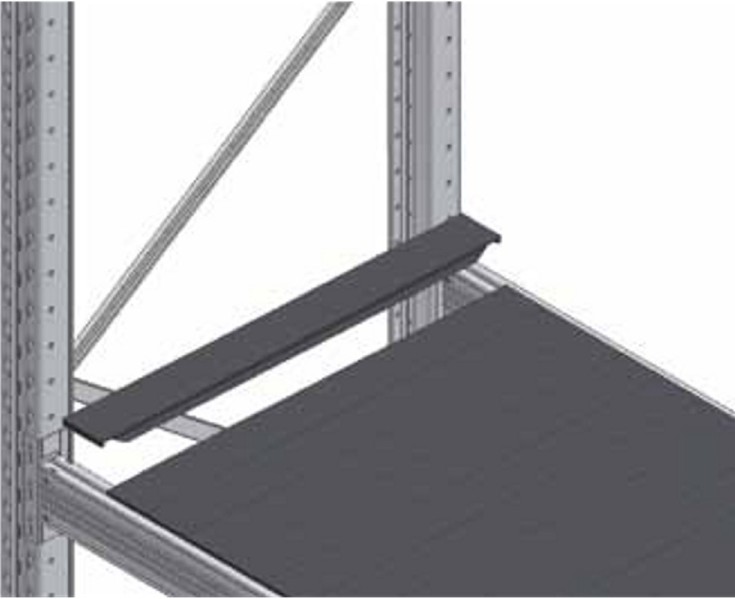

RIPIANO A TEGOLE – Tile shelf – Ziegel-Einlegebrett – Planche à tuiles – Estante a tejas
• È composto da profili a “C” in lamiera di acciaio zincato (larghezza 10-20-30 cm) che, disposti affiancati sui correnti, formano un ripiano continuo. Le estremità conformate a becco trovano alloggio nell’ala superiore dei correnti.

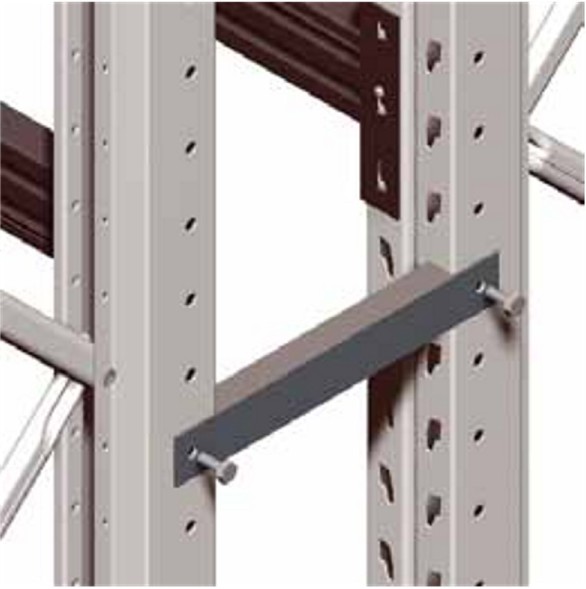

COLLEGAMENTO SPALLE – Basement – Sockel – Base – Base
• Profilato a “L” in acciaio.
Si impiega per collegare fra loro le spalle nelle scaffalature bifronti.

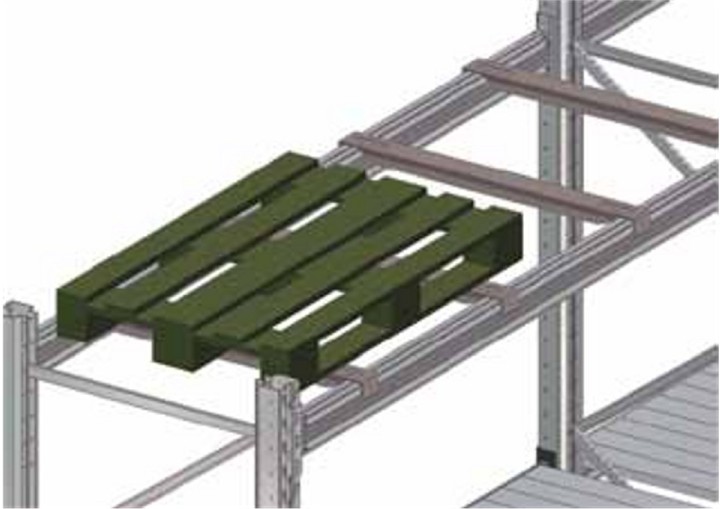

TRAVERSO PARACADUTE – Anti-drop cross beam – Zwischenhalt – Traverses anti-chute – Traviesa paracaidas
• È impiegato per creare un sostegno intermedio ai contenitori o pallets, quando questi abbiano le slitte o i livelli paralleli al corrente.

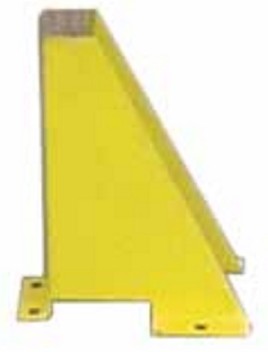

PROTEZIONE MONTANTI – H STANDARD: 250, 400, 450 mm
Uprights protection – Pfostenschutz – Protection montants – Protección montantes

• Si fissa al pavimento con la funzione di protezione dei montanti e di guida ai carrelli elevatori.
